Sträckmetall – Projektering
Vi hjälper mycket gärna till med råd och handledning när det gäller projektering av sträckmetall. Kontakta oss om du har några frågor.
Filtrering

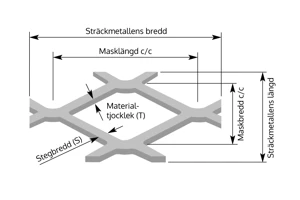

Nomenklatur
Masklängden går i sträckmetallens breddriktning.
När sträckmetallen sträcks ut vid stansningen skapas en diamantformad nätmaska.
Styrkan och styvheten i sträckmetallen är beroende av maskans längdriktning. På exempelvis en gångbana ska maskans riktning vara vinkelrät mot gångtrafiken.

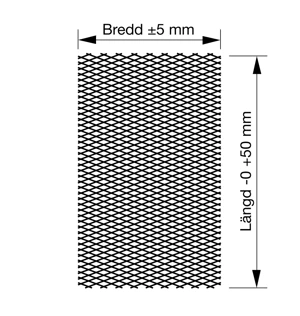

Toleranser
Standardtolerans för arkbredd och arklängd
Breddtolerans: +/- 5 mm.
Längdtolerans: -0 / +50 mm.
Bearbetad sträckmetall har i regel finare toleranser.
OBS!
Ovanstående toleranser gäller för lagerförda standardformat. För formatklippt sträckmetall gäller betydligt snävare toleranser.
Andra toleranser offereras och tillverkas på begäran.
Maximal plåtbredd (arkbredd) för olika maskvidder i standardsortimentet
Maskvidd = masklängd x maskbredd
750 mm maximal plåtbredd för maskvidden:
6 x 4 mm
1500 mm maximal plåtbredd för maskvidderna:
12 x 6 mm
16 x 8 mm
20 x 10 mm
50 x 20 mm
85 x 38 mm
2500 mm maximal plåtbredd för maskvidderna:
28 x 12 mm
42 x 16 mm
42 x 18 mm
62 x 26 mm
62 x 28 mm
75 x 32 mm
115 x 44 mm
200 x 70 mm (endast aluminium)

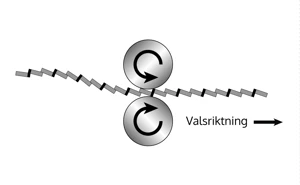

Planriktning
All sträckmetall som levereras är riktad, vilket innebär att den är plan och inte ojämn vid leverans.
Leveransformat
Vi kan leverera sträckmetall på rulle eller i de färdiga format du önskar, dock ej bredare än 2500 mm.
Plåtarna klipps till önskat format direkt vid tillverkningen eller från lagerformat.
