Vi hjälper mycket gärna till med råd och handledning när det gäller projektering av din gallerdurksprodukt. Kontakta oss om du har några frågor.

Filtrering

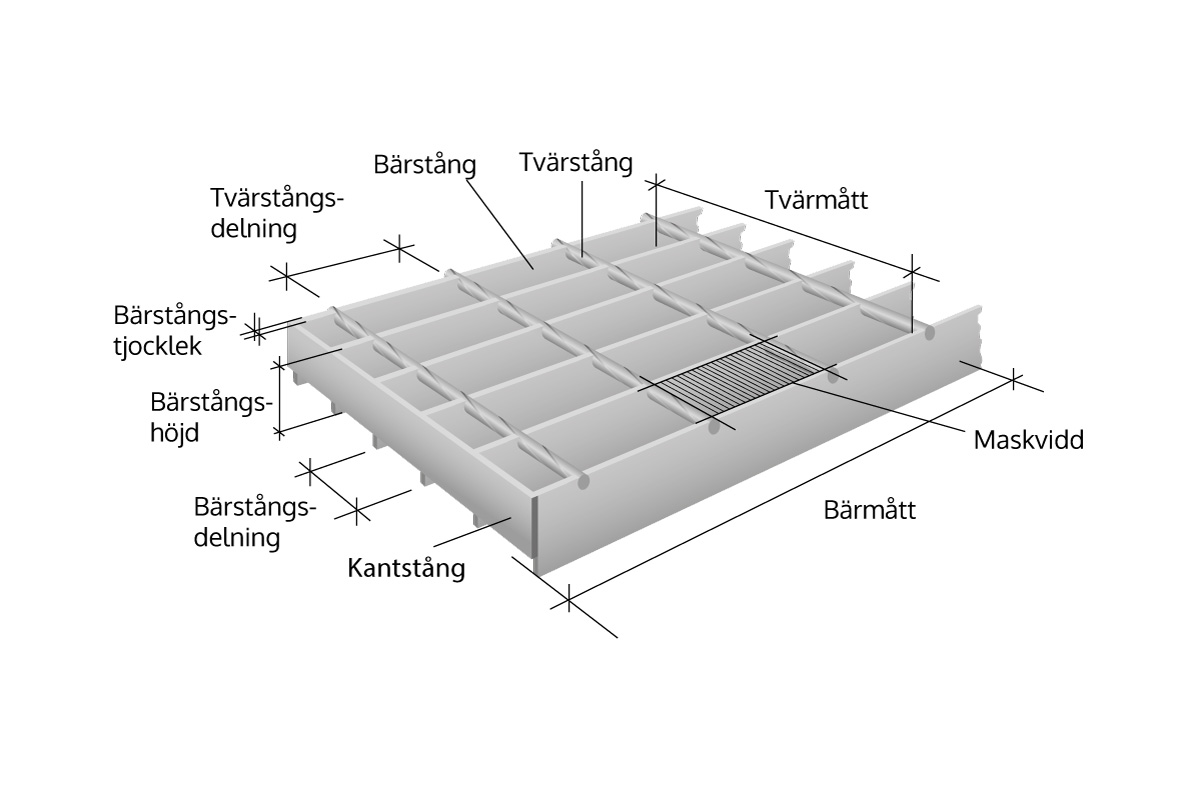

Nomenklatur

Pressvetsad

Bärstång:Plattstål på högkant, bildar den bärande konstruktionen av gallerdurk.
Tvärstång:Rundstänger som korsar bärstången, svetasas med pressvets, och binder dem med varandra.
Maskvidd:Fria avståndet mellan två bärstänger och två tvärstänger c/c materialet.
Gallerdurksbredd:Tvärstångens längd.
Gallerdurkslängd:Bärstångens längd inklusive eventuella kantstänger.
Bärstångsdelning:Avståndet mellan två bärstänger mätt från center till center.
Tvärstångsdelning:Avståndet mellan två tvärstänger mätt från center till center.
Kantstång:Plattstål som svetsas mot bärstängernas ändar och sammanbinder dessa.
Spännvidd:Avståndet mellan två bärande balkar. Gallerdurken kan stöttas mot två eller flera balkar.

Typ-A

Bärstång:Plattstål på högkant, bildar den bärande konstruktionen av gallerdurk.
Tvärstång:Plattstål på högkant som korsar bärstången, svetasas med pressvets, och binder dem med varandra.
Maskvidd:Fria avståndet mellan två bärstänger och två tvärstänger c/c materialet.
Gallerdurksbredd:Tvärstångens längd.
Gallerdurkslängd:Bärstångens längd inklusive eventuella kantstänger.
Bärstångsdelning:Avståndet mellan två bärstänger mätt från center till center.
Tvärstångsdelning:Avståndet mellan två tvärstänger mätt från center till center.
Kantstång:Plattstål som svetsas mot bärstängernas ändar och sammanbinder dessa.
Spännvidd:Avståndet mellan två bärande balkar. Gallerdurken kan stöttas mot två eller flera balkar.

Tillverkningstoleranser för pressvetsad gallerdurk

Kapad gallerdurk med kantstål och urtag.

Toleranser:Mått A +0 -5 mm
Mått B +0 -5 mm
Mått C -0 +8 mm
Mått D -0 +8 mm
Diagonalmått:Skillnaden i längd hos diagonalerna får inte vara större än +/- 0,006 mm x största längden.
Bärstålshöjd:Höjd t.o.m. 50 mm
Tolerans ±0,75 mm
Höjd över 50 mm
Tolerans ±1,5 mm
Bärstålsböjning:Max. 1/200 av bärmåttet.
Tvärstålsböjning:Max. 1/100 av durkbredden.
Bärstålslutning:Max. 1/100 av bärstålslängden.

Skevhet/kupighet på gallerdurk med kantstål.

Gallerdurken ska vara upplagd på 2 stycken linjaler med höjd minst 25 mm på plant underlag. Linjaler ska ligga minst 10 mm in från kantstålet för att undvika att svets eller eventuella zinkrester påverkar resultatet.

Gallerdurken får inte skeva/kupa mer än 6 mm/meter i bärstålsriktning.


Val av gallerlängd och utläggning

Vid all planering med pressvetsad gallerdurk bör man i största möjliga utsträckning anpassa utläggningen efter gallrets standardbredd (1000 mm) för att få det mest ekonomiska alternativet.

Om gallerdurken skall läggas över flera upplag, väljs med fördel galler som täcker flera upplag. Nedböjningen vid belastning blir mindre, man får vackrare mönster och ett mindre antal skarvar.

För att undvika felläggning med bärstången (gallrets bärande konstruktion), undvik galler med kvadratiska mått.

Konstruktionsmått i mm


Ytbehandling

Gallerdurk levereras normalt varmförzinkad men kan även fås med andra ytbehandlingar.


Tandad durk

minskar halkrisken

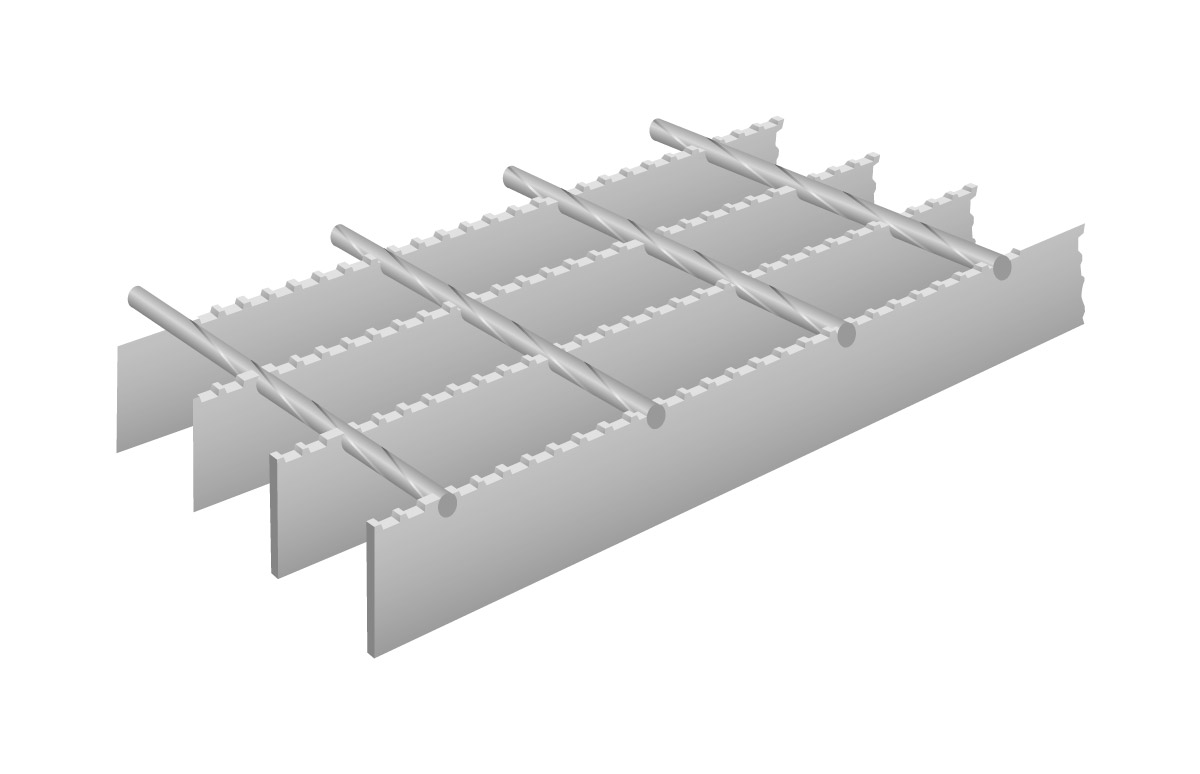

G16/100-T och G33/100-T

Gallerdurk med tandade bärstänger. Ger extra hög friktion i miljöer med stor halkrisk på grund av till exempel oljespill.

Beteckning:Tandad gallerdurk har tilläggsbetäckningen T. Även andra delningar än de här upptagna kan levereras i T-utförande.
Ytbehandling:Varmförzinkad som standard.

Tandad Säkerhets durk

minskar halkrisken och ökar säkerheten

G41/100-TS och G35/100-TS

Genom att pressvetsa in en stång mellan bärstängerna minskas det fria måttet till under 15 mm.

Beteckning:S-durken har tilläggs betäckningen S.Levereras både i tandat och otandat utförande. Tandad durk får betäckningen TS.
Ytbehandling:Varmförzinkad som standard.
Klammer:K1, K5, K4

Fästklammer

K1Används där man kan komma åt underifrån.
K2AHål borras i balk. Monteras uppifrån med gängpressande M6SF skruv vilken är blankförzinkad.
Ej lämplig för utvändigt bruk.
K2BAnvänds där man kan komma åt underifrån.
K3Brytklämma spänns mot bakfläns
K4För att undvika nedböjningsskillnader mellan durkarna monteras durkklammer K4 runt de yttersta bärstålen på intilliggande durkar. Klammern placeras c/c 600 mm
K5Förbinder två durkar samtidigt och används för delning 35 samt 41 mm och för S-durk.


Durkklammer K4

För att undvika nedböjningsskillnader mellan durkarna monteras durkklammer K4 runt de yttersta bärstålen på intilliggande durkar. Klammern placeras c/c 600 mm.


Kantstänger

Typ A – Körbar durk

Plattstång 5 mm lägre än bärstångshöjden.


Typ B – Gångdurk

Kantlist höjd 15 mm.


Typ C – Skuren durk

Plattstång med samma höjd som bärstängerna.


Typ D – Sparkplåt

Höjd 100 mm över durken.


Typ E – Höjer durken

För att höja durken i nivå med vinkelram.


Byggmått för hela maskor – pressvetsad gallerdurk

c/c mått = avståndet mellan bärstängerna

c/c 33
(mm)
c/c 34
(mm)
c/c 25
(mm)
c/c 22
(mm)
c/c 16
(mm)
c/c 17
(mm)
c/c 12
(mm)
c/c 68
(mm)
c/c 41
(mm)
c/c 41 -T
(mm)
c/c 35 -T
(mm)
100010001000100010001000700969100010001000
966962973972982983685898957955961
933927949950966965672830914915926
900893923928949949659761872874890
867858898906933931646692830832855
834825873884916914633624788791820
801790849862900897620554745750785
768756825840883880608487700709750
734722799818867862596420662668714
700687774797850845584350621626679
668653750775834827571282580585644
635618725753817811559213540544608
602584700731801793547143500503573
56855167470978477653575456462538
534516650687768759522416421503
500485625665751742511375380467
469451600643734724500334338432
436417575621718707485293297397
403383550599700690473252256762
370348526577683673460211215326
337314500555665656448171174291
304280475533649639436130132256
2712464515116326224248991221
2382114264906166054114850185
205178401468600587399150
171144377446583570387115
13910935242456855337480
1067532740255053636244
7340302380534519350
40278358518502338
253336500486326
228314483469313
204292465452301
179270449435289
154248433418276
130226416400264
105204400383252
81182383366240
56160367349228
32139351332215
117334315203
95318298191
73302280178
51285262166
29269246154
252229142
236212130
220195117
203178105
18716093
17114380
15412668
13710956
1229244
1057431
895719
7240
5623
40
24

Maskvidder/Öppningsarea

Gallerdurk Pressvetsad

BenämningMaskvidd c/cBärstångstjocklekStödstål dim.Öppningsarea %
G 12/10012 x 10036,568,9
G 17/5017 x 502577,8
G 17/5017 x 5036,568,7
G 17/7517 x 752482,6
G 16/10016 x 1003577,3
G 22/5022 x 5036,573,2
G 22/5022 x 5046,568,6
G 22/5022 x 5056,564,0
G 25/5025 x 5036,574,7
G 25/5025 x 5046,570,6
G 25/5025 x 5056,566,5
GDX34 x 372483,2
GDX34 x 373480,2
GDX33 x 3746,570,1
GDX33 x 3756,567,0
GDK33 x 502583,8
GDK33 x 503580,7
GDK33 x 5046,574,6
GDK33 x 5056,571,5
GD34 x 752488,4
GD33 x 753583,7
G 33/10033 x 10036,584,2
G 33/10033 x 10046,581,1
G 33/10033 x 10056,578,0
G 41/10041 x 10036,586,0
G 41/10041 x 10046,583,5
G 41/10041 x 10056,581,0
G 66/7566 x 753588,2
G 100/100100 x 10036,590,2
