Stormodulräcke – lagerfört

Stormodulräckessystemet är ett Industriräcke för kontinuerligt montage som lagerförs varmförzinkat med olika montagealternativ. Ni anpassar räcket till rätt längd vid montage. Stormodulräckessystemet har tre olika montagealternativ.

  • Toppmontage (räckeshöjd 1 100 mm)
  • Stödmursmontage (räckeshöjd 1 100 mm)
  • Sidomontage (räckeshöjd 1216 mm)

Ytterligare information hittar du i tabellen längre ner på sidan.

1 Rackesmodul Toppmontage 3 6M

1. Räckesmodul toppmontage

3 000 och 6 000 mm

2 Andracke Toppmontage

2. Ändräcke toppmontage

500 mm

3 Hornracke Toppmontage

3. Hörnräcke toppmontage

800×800 mm

4 Rackesmodul Sidomontage 3 6M

4. Räckesmodul sidomontage

3 000 och 6 000 mm

5 Andracke Sidomontage

5. Ändräcke sidomontage

500 mm

6 Hornracke Sidomontage

6. Hörnräcke sidomontage

800×800 mm

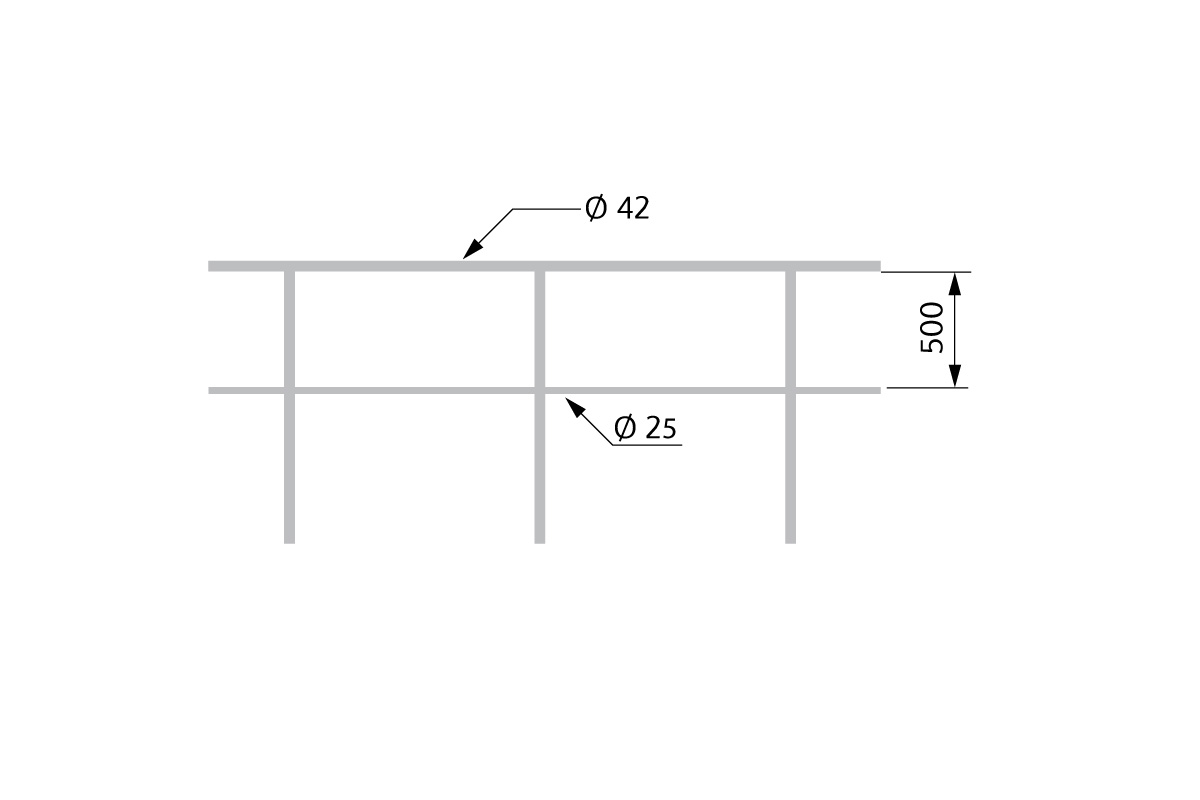

7 Skarvplunsch Handledare 42

7. Skarvplunsch handledare

8 Skarvplunsch Mellanliggare 25

8. Skarvplunsch mellanliggare

9 Sparklist K 130

9. Sparklist

10 Sparklist Ytterhorn K 130

10. Sparklist ytterhörn

11 Sparklist Innerhorn K 130

11. Sparklist innerhörn

12 Modulracke Bygelskruv U42 1024X768 (1)

12. Bygelskruv

13 Toppfaste R3

13. Toppfäste R3

14 Sidofaste R

14. Fäste R

Bygelfäste Enkel 102Mm (1)

15. Fäste R11, R12, R13

Modul Lagerförd Höjd Längd Art.nr Nr
Räckesmodul för toppmontage   1100 mm 3000 mm 2003020 1
Räckesmodul för toppmontage   1100 mm 6000 mm 2003010 1
Ändräcke för toppmontage   1100 mm 500 mm 2003110 2
Hörnräcke för toppmontage   1100 mm 800+800 mm 2003250 3
Räckesmodul för sidomontage   1216 mm 3000 mm 2003005 4
Räckesmodul för sidomontage   1216 mm 6000 mm 2003000 4
Ändräcke för sidomontage   1216 mm 500 mm 2003100 5
Hörnräcke för sidomontage   1216 mm 800+800 mm 2003240 6
Detaljer Lagerförd Höjd Längd Art.nr Art.nr rostfritt Bild
Skarvplunsch för handledare     2003331   7
Skarvplunsch för mellanliggare     2003321   8
Sparklist, K-130 130 mm 6000 mm 2002040   9
Sparklist, K-130 130 mm 3000 mm 2002035   9
Sparklist, K-130   130 mm 2990 mm   1032400 9
Sparklist ytterhörn, K-130 130 mm 150+150 mm 2002100   10
Sparklist innerhörn, K-130 130 mm 150+150 mm 2002110   11
Bygelskruv U42 för sparklist     2003520   12
Toppfäste typ R3     2003450   13
Sidofäste typ R     2003400 2003406 14
Limpatron innehållande 300 ml     7503141
Självgängande skruv, M6SF-TT 6 x 12 mm     0501100
Bygelfäste R11, enkel för stödmur bredd 80 mm     2003535   15
Bygelfäste R12, enkel för stödmur bredd 100 mm     2003545   15
Bygelfäste R13, enkel för stödmur bredd 120 mm     2003555   15
