Projektering av gallerdurk hos Häfla Bruks AB

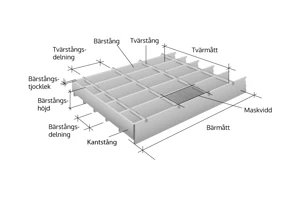

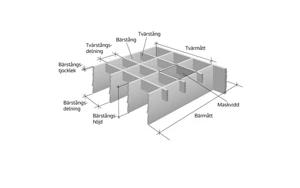

Nomenklatur

Pressvetsad

Bärstång:	Plattstål på högkant, bildar den bärande konstruktionen av gallerdurk.
Tvärstång:	Rundstänger som korsar bärstången, svetasas med pressvets, och binder dem med varandra.

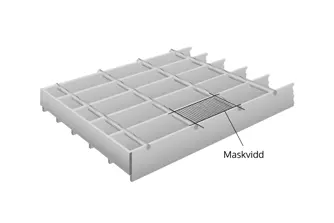

Maskvidd:	Fria avståndet mellan två bärstänger och två tvärstänger c/c materialet.
Gallerdurksbredd:	Tvärstångens längd.
Gallerdurkslängd:	Bärstångens längd inklusive eventuella kantstänger.
Bärstångsdelning:	Avståndet mellan två bärstänger mätt från center till center.
Tvärstångsdelning:	Avståndet mellan två tvärstänger mätt från center till center.
Kantstång:	Plattstål som svetsas mot bärstängernas ändar och sammanbinder dessa.
Spännvidd:	Avståndet mellan två bärande balkar. Gallerdurken kan stöttas mot två eller flera balkar.

TYP-A

Bärstång:	Plattstål på högkant, bildar den bärande konstruktionen av gallerdurk.
Tvärstång:	Plattstål på högkant som korsar bärstången, svetasas med pressvets, och binder dem med varandra.
Maskvidd:	Fria avståndet mellan två bärstänger och två tvärstänger c/c materialet.
Gallerdurksbredd:	Tvärstångens längd.
Gallerdurkslängd:	Bärstångens längd inklusive eventuella kantstänger.
Bärstångsdelning:	Avståndet mellan två bärstänger mätt från center till center.
Tvärstångsdelning:	Avståndet mellan två tvärstänger mätt från center till center.
Kantstång:	Plattstål som svetsas mot bärstängernas ändar och sammanbinder dessa.
Spännvidd:	Avståndet mellan två bärande balkar. Gallerdurken kan stöttas mot två eller flera balkar.

Tillverkningstoleranser för pressvetsad gallerdurk

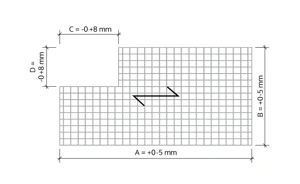

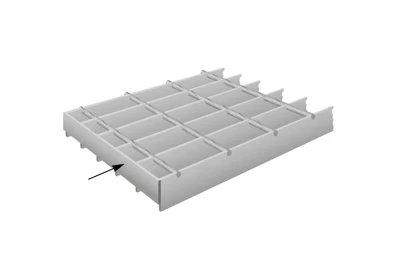

Kapad gallerdurk med kantstål och urtag.

Toleranser:	Mått A +0 -5 mm Mått B +0 -5 mm Mått C -0 +8 mm Mått D -0 +8 mm

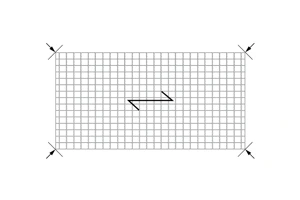

Diagonalmått:	Skillnaden i längd hos diagonalerna får inte vara större än +/- 0,006 mm x största längden.
Bärstålshöjd:	Höjd t.o.m. 50 mm Tolerans ±0,75 mm Höjd över 50 mm Tolerans ±1,5 mm
Bärstålsböjning:	Max. 1/200 av bärmåttet.
Tvärstålsböjning:	Max. 1/100 av durkbredden.
Bärstålslutning:	Max. 1/100 av bärstålslängden.

Gallerdurk Tolerans Diagonalmaatt Lightbox

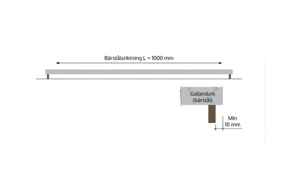

Skevhet/kupighet på gallerdurk med kantstål

Gallerdurken ska vara upplagd på 2 stycken linjaler med höjd minst 25 mm på plant underlag. Linjaler ska ligga minst 10 mm in från kantstålet för att undvika att svets eller eventuella zinkrester påverkar resultatet.

Gallerdurken får inte skeva/kupa mer än 6 mm/meter i bärstålsriktning.

Vid all planering med pressvetsad gallerdurk bör man i största möjliga utsträckning anpassa utläggningen efter gallrets standardbredd (1000 mm) för att få det mest ekonomiska alternativet.

Om gallerdurken skall läggas över flera upplag, väljs med fördel galler som täcker flera upplag. Nedböjningen vid belastning blir mindre, man får vackrare mönster och ett mindre antal skarvar.

För att undvika felläggning med bärstången (gallrets bärande konstruktion), undvik galler med kvadratiska mått.

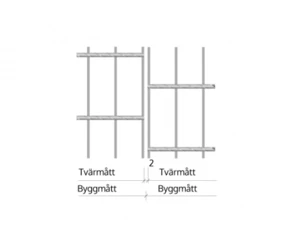

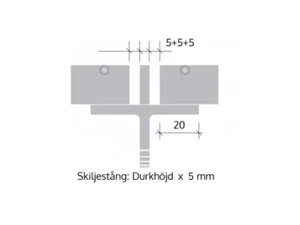

Konstruktionsmått i mm

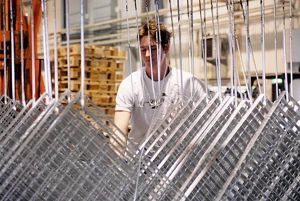

Ytbehandling

Gallerdurk levereras normalt varmförzinkad men kan även fås med andra ytbehandlingar.

Belastningstabeller

Ladda hem belastningstabellerna för gallerdurk

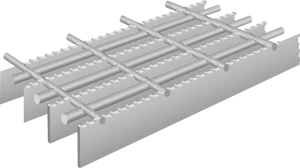

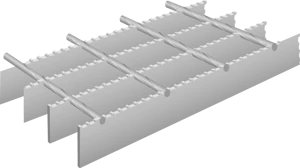

Tandad durk

- minskar halkrisken

G16/100-T och G33/100-T

Gallerdurk med tandade bärstänger. Ger extra hög friktion i miljöer med stor halkrisk på grund av till exempel oljespill.

Beteckning:	Tandad gallerdurk har tilläggsbetäckningen T. Även andra delningar än de här upptagna kan levereras i T-utförande.
Ytbehandling:	Varmförzinkad som standard.

Tandad Säkerhetsdurk

- minskar halkrisken och ökar säkerheten

G41/100-TS och G35/100-TS

Genom att pressvetsa in en stång mellan bärstängerna minskas det fria måttet till under 15 mm.

Beteckning:	S-durken har tilläggs betäckningen S.Levereras både i tandat och otandat utförande. Tandad durk får betäckningen TS.
Ytbehandling:	Varmförzinkad som standard.
Klammer:	K1, K5, K4

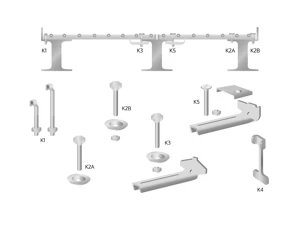

Fästklammer

K1	Används där man kan komma åt underifrån.
K2A	Hål borras i balk. Monteras uppifrån med gängpressande M6SF skruv vilken är blankförzinkad. Ej lämplig för utvändigt bruk.
K2B	Används där man kan komma åt underifrån.
K3	Brytklämma spänns mot bakfläns
K4	För att undvika nedböjningsskillnader mellan durkarna monteras durkklammer K4 runt de yttersta bärstålen på intilliggande durkar. Klammern placeras c/c 600 mm
K5	Förbinder två durkar samtidigt och används för delning 35 samt 41 mm och för S-durk.

Gallerdurk Pressvetsad Faestklammer Uppdaterad V5

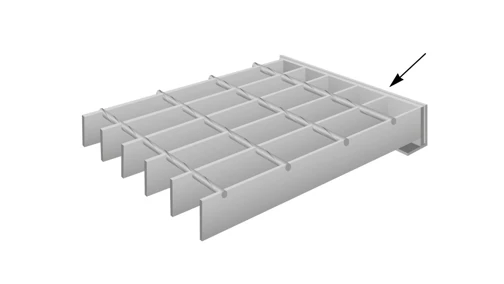

Kantstänger

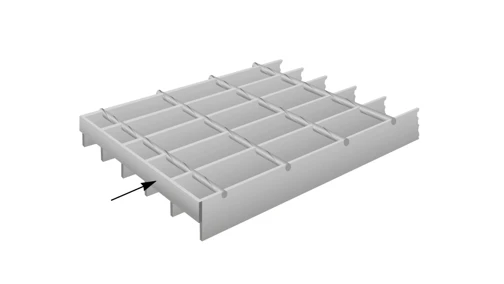

TYP A - Körbar durk

Plattstång 5 mm lägre än bärstångshöjden.

TYP B - Gångdurk

Kantlist höjd 15 mm.

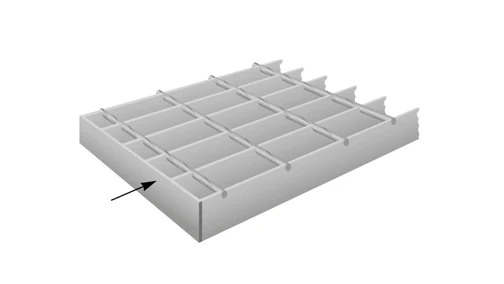

TYP C - Skuren durk

Plattstång med samma höjd som bärstängerna.

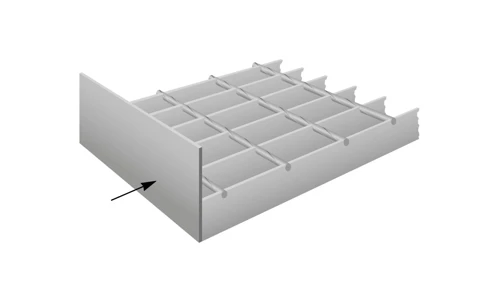

TYP D - Sparkplåt

Höjd 100 mm över durken.

TYP E - Höjer Durken

För att höja durken i nivå med vinkelram.

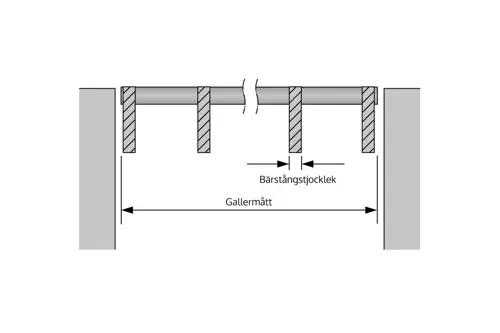

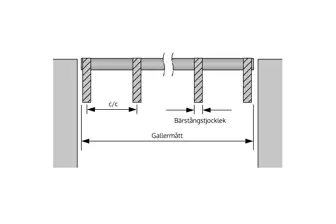

Byggmått för hela maskor – pressvetsad gallerdurk

c/c mått = avståndet mellan bärstängerna

c/c 33 (mm)	c/c 34 (mm)	c/c 25 (mm)	c/c 22 (mm)	c/c 16 (mm)	c/c 17 (mm)	c/c 12 (mm)	c/c 68 (mm)	c/c 41 (mm)	c/c 41 -T (mm)	c/c 35 -T (mm)
1000	1000	1000	1000	1000	1000	700	969	1000	1000	1000
966	965	973	972	982	983	685	898	957	955	961
933	931	949	950	966	966	672	830	914	915	926
900	897	923	928	949	949	659	761	872	874	890
867	862	898	906	933	931	646	692	830	832	855
834	828	873	884	916	914	633	624	788	791	820
801	794	849	862	900	897	620	554	745	750	785
768	760	825	840	883	880	608	487	700	709	750
734	725	799	818	867	863	596	420	662	668	714
700	691	774	797	850	846	584	350	621	626	679
668	657	750	775	834	829	571	282	580	585	644
635	623	725	753	817	811	559	213	540	544	608
602	588	700	731	801	794	547	143	500	503	573
568	554	674	709	784	777	535	75	456	462	538
534	520	650	687	768	760	522		416	421	503
500	486	625	665	751	743	511		375	380	467
469	451	600	643	734	726	500		334	338	432
436	417	575	621	718	709	485		293	297	397
403	383	550	599	700	691	473		252	256	762
370	348	526	577	683	674	460		211	215	326
337	314	500	555	665	657	448		171	174	291
304	280	475	533	649	640	436		130	132	256
271	246	451	511	632	623	424		89	91	221
238	211	426	490	616	606	411		48	50	185
205	177	401	468	600	589	399				150
171	143	377	446	583	571	387				115
139	109	352	424	568	554	374				80
106	74	327	402	550	537	362				44
73	40	302	380	534	520	350
40		278	358	518	503	338
		253	336	500	486	326
		228	314	483	469	313
		204	292	465	452	301
		179	270	449	434	289
		154	248	433	417	276
		130	226	416	400	264
		105	204	400	383	252
		81	182	383	366	240
		56	160	367	349	228
		32	139	351	332	215
			117	334	314	203
			95	318	297	191
			73	302	280	178
			51	285	263	166
			29	269	246	154
				252	229	142
				236	212	130
				220	194	117
				203	177	105
				187	160	93
				171	143	80
				154	126	68
				137	109	56
				122	92	44
				105	74	31
				89	57	19
				72	40
				56	23
				40
				24

Maskvidder/Öppningsarea

Gallerdurk Pressvetsad

Benämning	Maskvidd c/c	Bärstångstjocklek	Stödstål dim.	Öppningsarea %
G 12/100	12 x 100	3	6,5	68,9
G 17/50	17 x 50	2	5	77,8
G 17/50	17 x 50	3	6,5	68,7
G 17/75	17 x 75	2	4	82,6
G 16/100	16 x 100	3	5	77,3
G 22/50	22 x 50	3	6,5	73,2
G 22/50	22 x 50	4	6,5	68,6
G 22/50	22 x 50	5	6,5	64,0
G 25/50	25 x 50	3	6,5	74,7
G 25/50	25 x 50	4	6,5	70,6
G 25/50	25 x 50	5	6,5	66,5
GDX	34 x 37	2	4	83,2
GDX	34 x 37	3	4	80,2
GDX	33 x 37	4	6,5	70,1
GDX	33 x 37	5	6,5	67,0
GDK	33 x 50	2	5	83,8
GDK	33 x 50	3	5	80,7
GDK	33 x 50	4	6,5	74,6
GDK	33 x 50	5	6,5	71,5
GD	34 x 75	2	4	88,4
GD	33 x 75	3	5	83,7
G 33/100	33 x 100	3	6,5	84,2
G 33/100	33 x 100	4	6,5	81,1
G 33/100	33 x 100	5	6,5	78,0
G 41/100	41 x 100	3	6,5	86,0
G 41/100	41 x 100	4	6,5	83,5
G 41/100	41 x 100	5	6,5	81,0
G 66/75	66 x 75	3	5	88,2
G 100/100	100 x 100	3	6,5	90,2
