Häfla Lättdurk – Projektering

Vi hjälper mycket gärna till med råd och handledning när det gäller projektering av ditt lättdurksgolv och om så önskas även med balkunderredet. Lättdurk måste alltid skruvas fast mot upplaget den vilar på. Lättdurk får ej installeras löst liggande. Kontakta oss om du har några frågor.


Filtrering

Belastningar

Vi har belastningstabeller för tät lättdurk LDT, hålad lättdurk LDH, slitsad lättdurk LDS och perforerad lättdurk LDP.

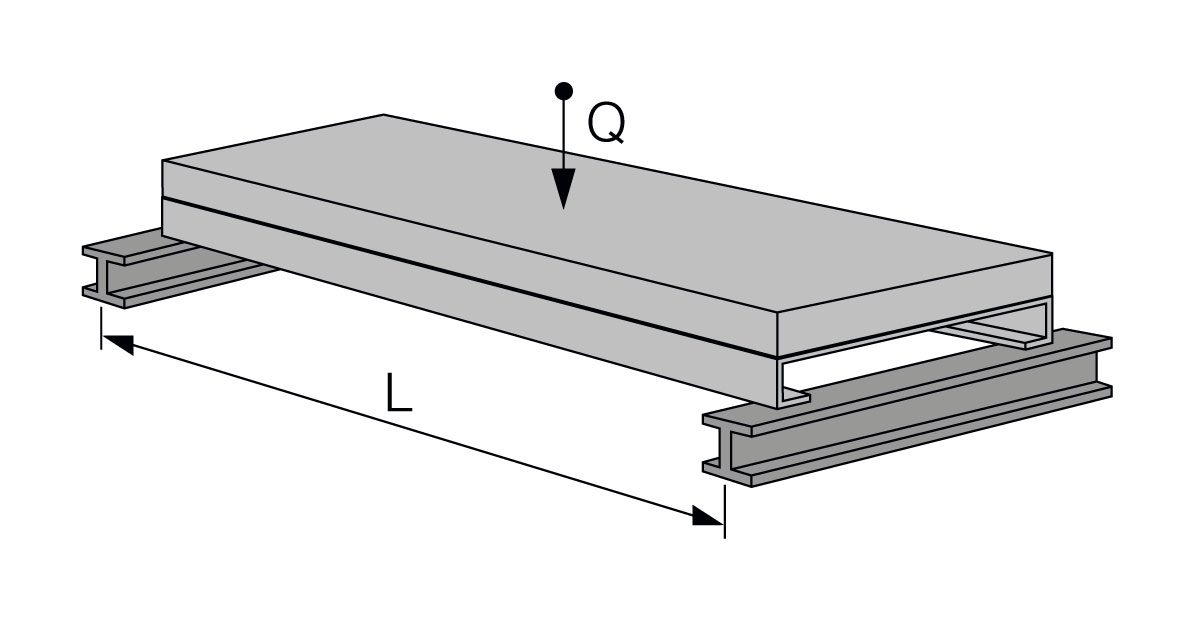

Utbredd last

Tillåten utbredd last Q kN/m2.

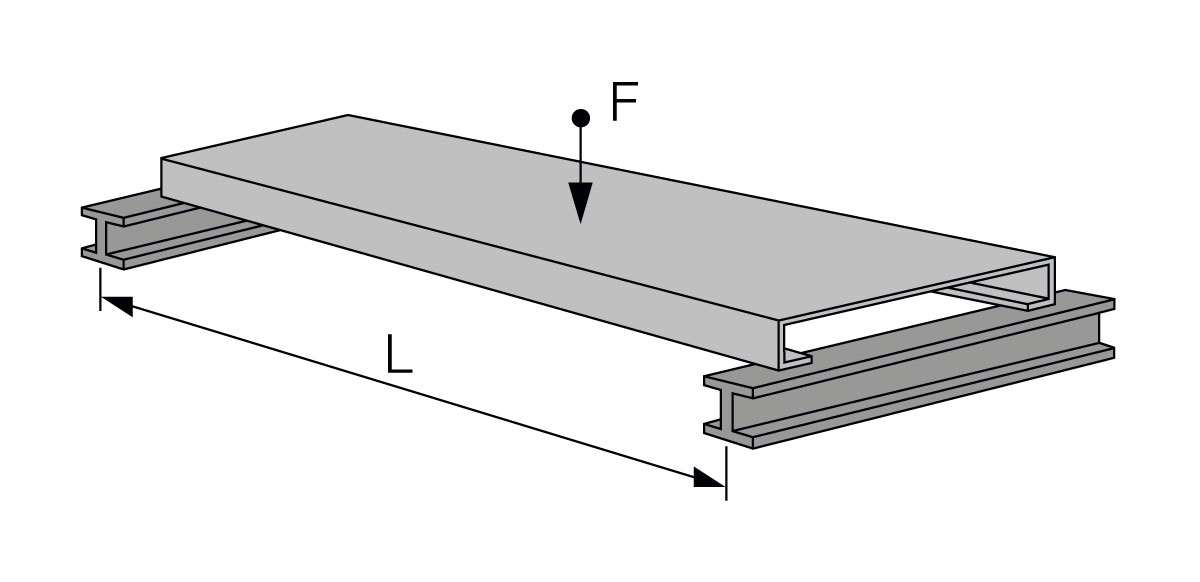

Punktlast, sammankopplade liv

Tillåten punktlast F kN.

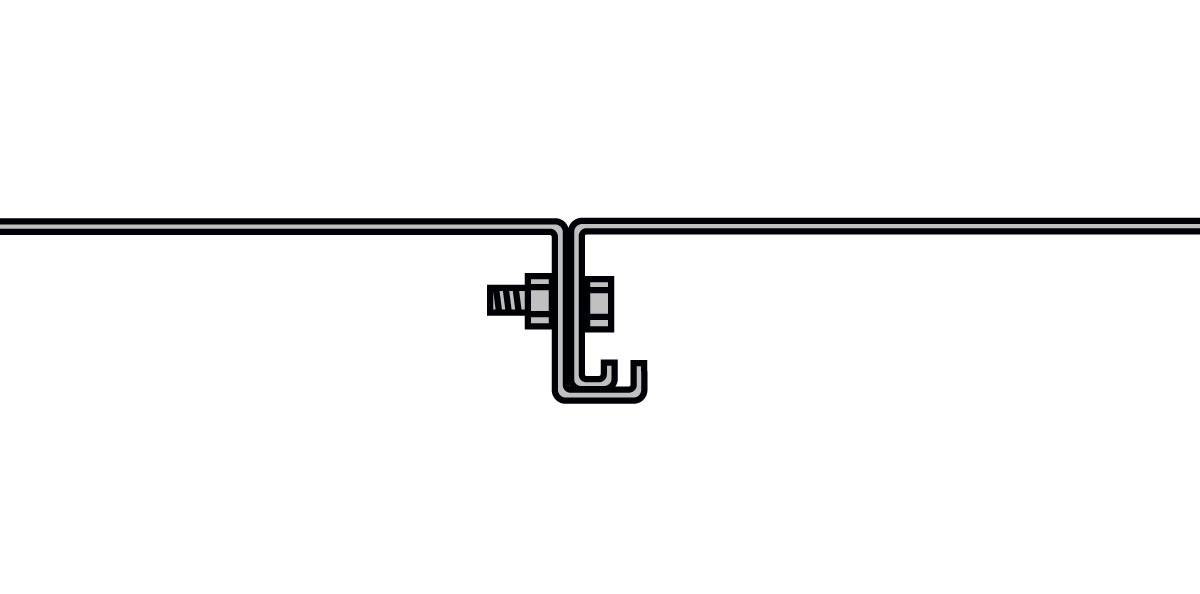

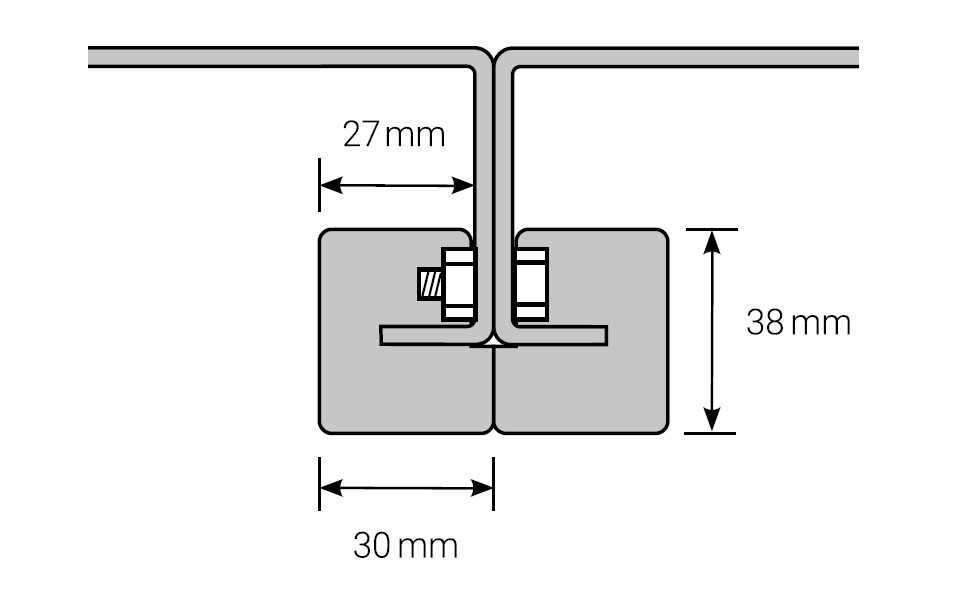

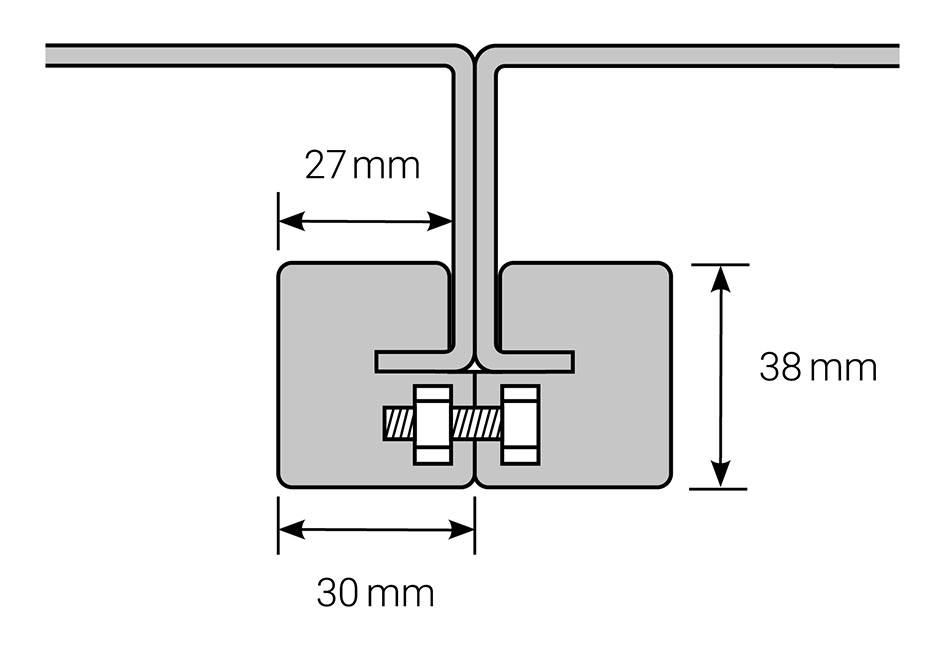

Sammankopplade liv

När spännvidden överstiger 1500 mm ska livet sammankopplas. Använd Ø 6 mm skruv.

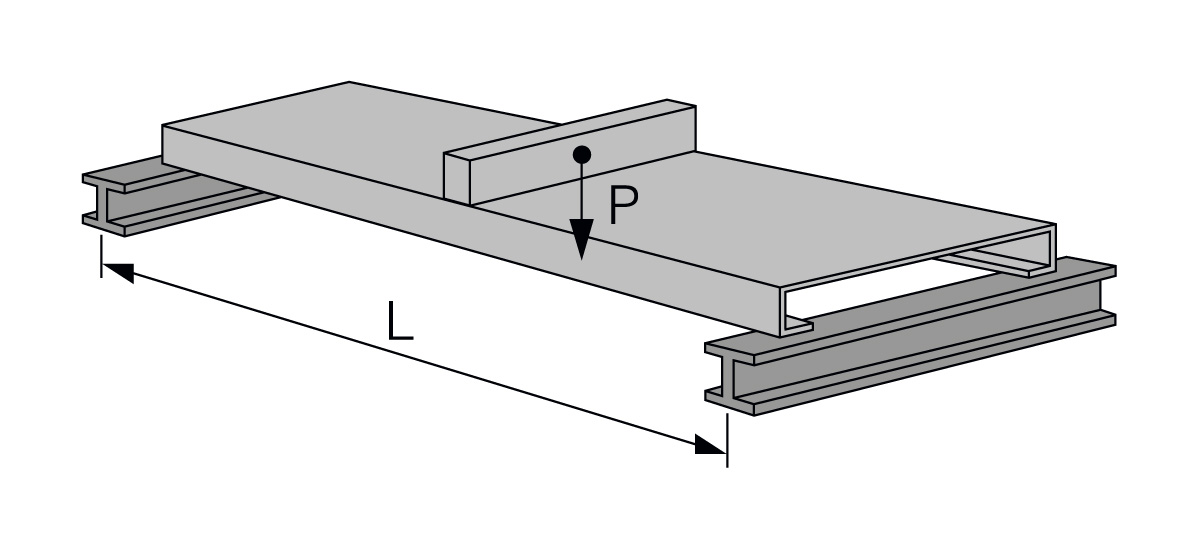

Linjelast

Tillåten linjelast P kN.

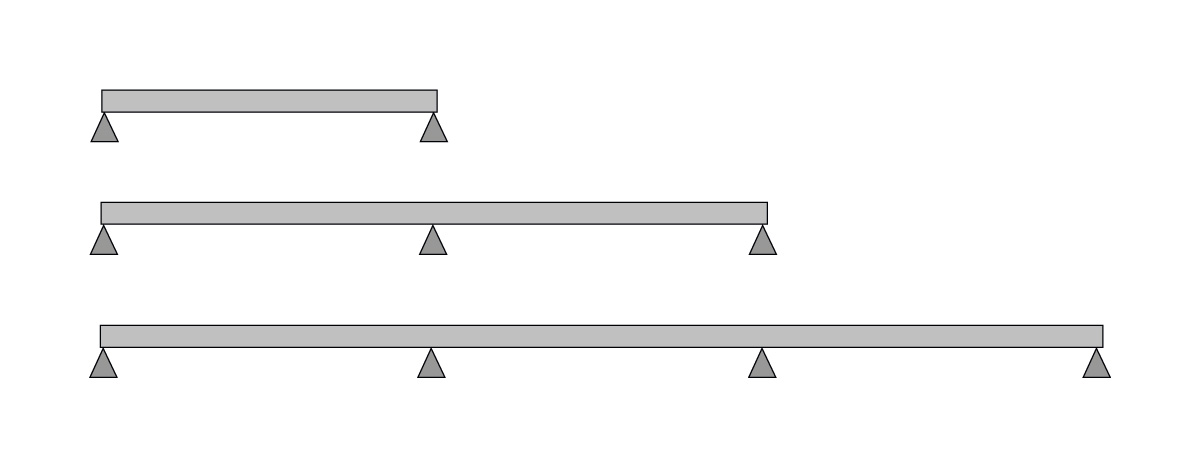

Fack

1, 2 och 3 facks utläggning.


Mönster

Lättdurk tillverkas med olika mönster. Lättdurken finns i fyra varianter. Varje mönster har olika fördelar beroende på kraven som ställs på golvet.

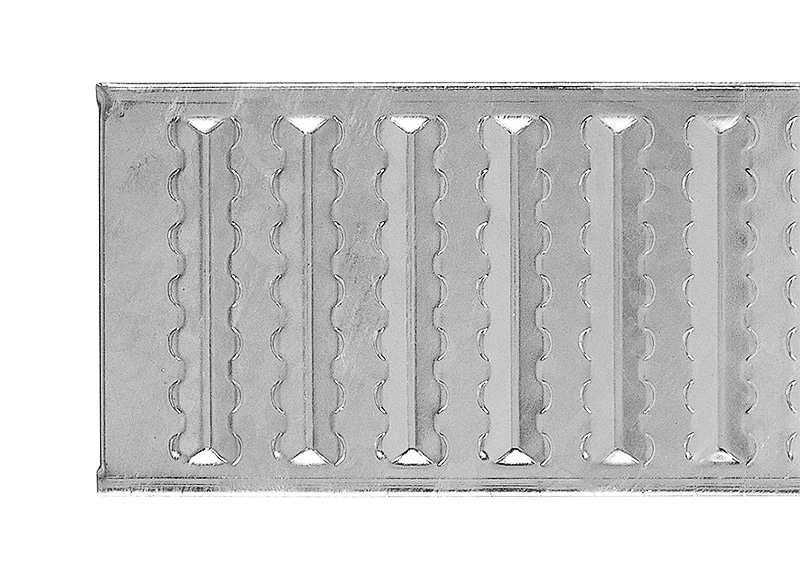

Tät lättdurk LDT

Egenskaper:

Präglat mönster som ger säkert halkskydd. Kan ljudisoleras.

Användningsområde:

Överallt där du vill ha tätt golv. Perfekt för höga höjder.

ByggprofilerAvslutningsprofiler
300 mm200 mm
250 mm
300 mm

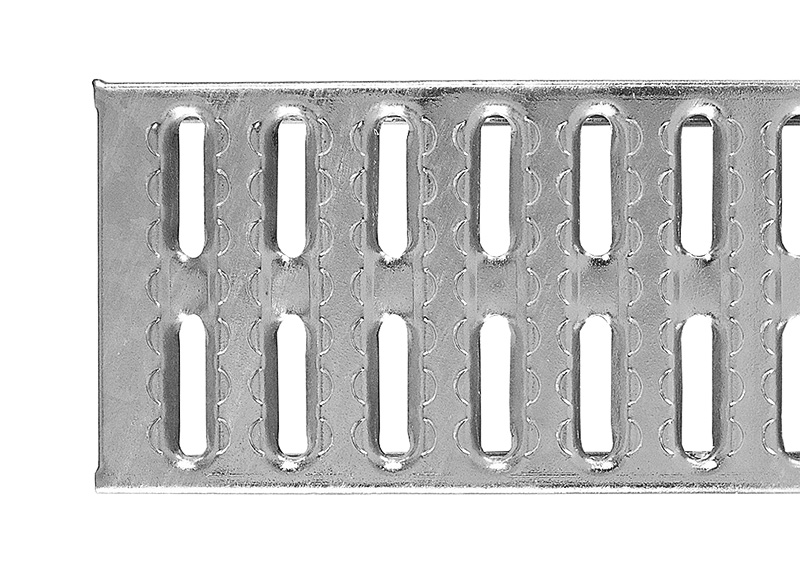

Hålad lättdurk LDH

Egenskaper:

Utstansade hål i durken för att släppa igenom ljus, smuts och vätska.

Användningsområde:

När du vill ha ett slätt golv, men ändå genomsläppligt. Passar bra där hjulförsedda föremål skjuts över golvet.

Öppningsarea:

ca 17%

ByggprofilerAvslutningsprofiler
300 mm200 mm
250 mm
300 mm

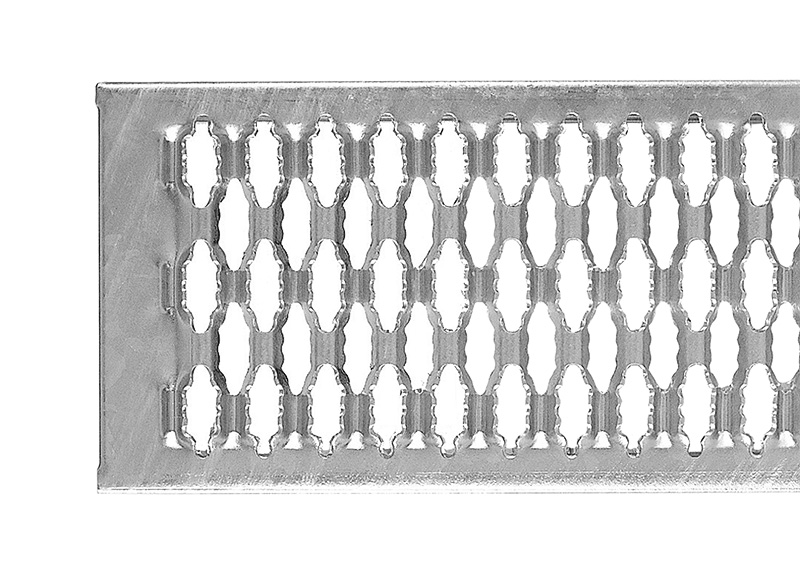

Slitsad lättdurk LDS

Egenskaper:

Tandad ovansida som ger extremt bra halkskydd. Stor genomsläpplighet för ljus, smuts och vätska.

Användningsområde:

Överallt där det ställs stora krav på halksäkerhet.

Öppningsarea:

ca 50%

ByggprofilerAvslutningsprofiler
300 mm200 mm
250 mm
300 mm

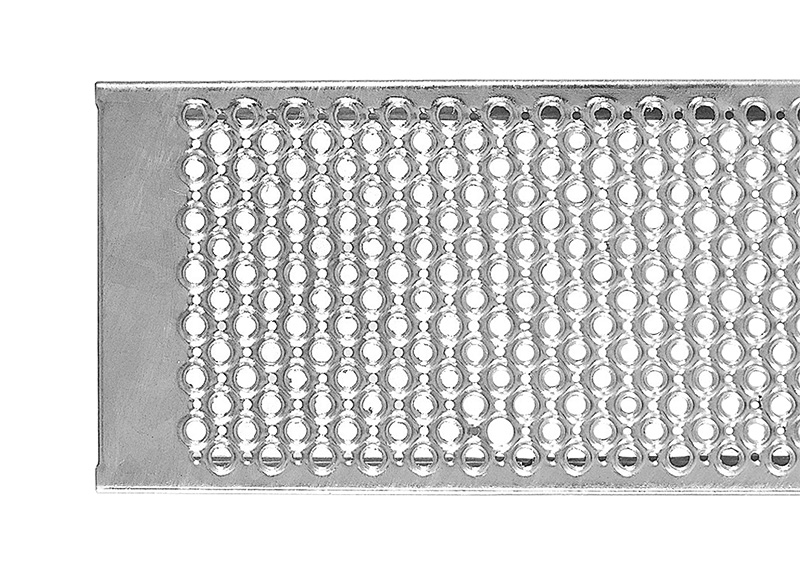

Perforerad lättdurk LDP

Egenskaper:

Bra halkskydd, men inte lika stort ljusgenomsläpp som den slitsade varianten.

Användningsområde:

Där det krävs utomordentlig halksäkerhet och där inga föremål får falla igenom.

Öppningsarea:

ca 30%

ByggprofilerAvslutningsprofiler
300 mm200 mm
250 mm
300 mm

System av Bygg- och avslutningsprofiler till önskad yta

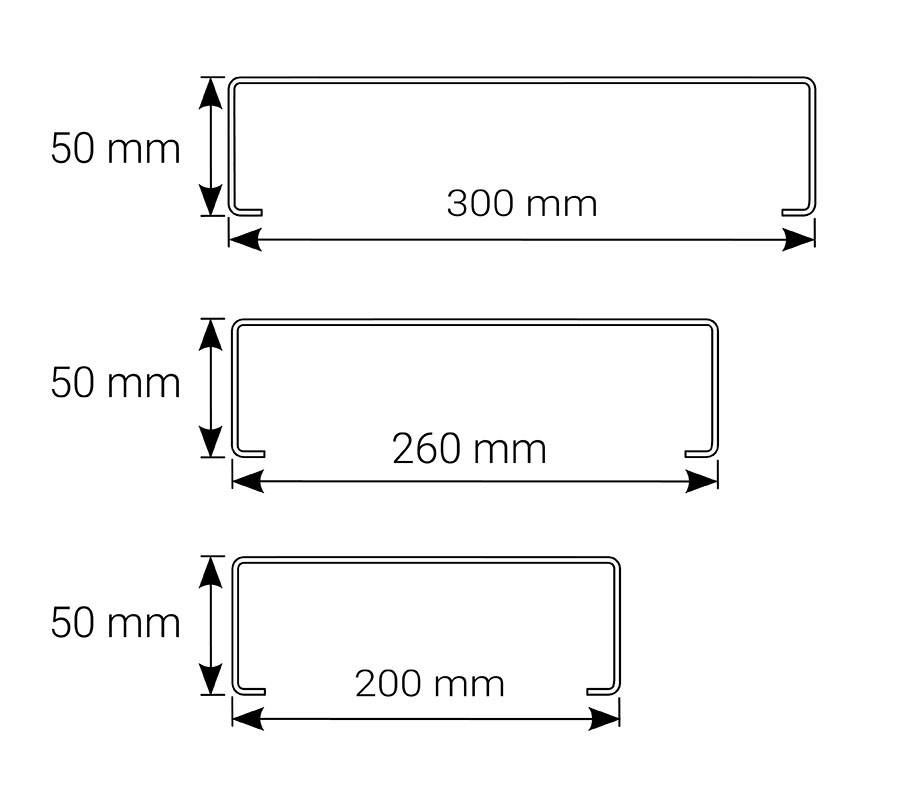

Byggprofiler – typ B & Avslutningsprofiler typ A

Byggprofilen med bredd 300 mm används i regel som baskomponent i lättdurkssystemet. Byggprofilen har en fläns inåt och en fläns utåt för att lättdurkarna ska kunna byggas ihop till en större yta vilket också gör att de samverkar med varandra.

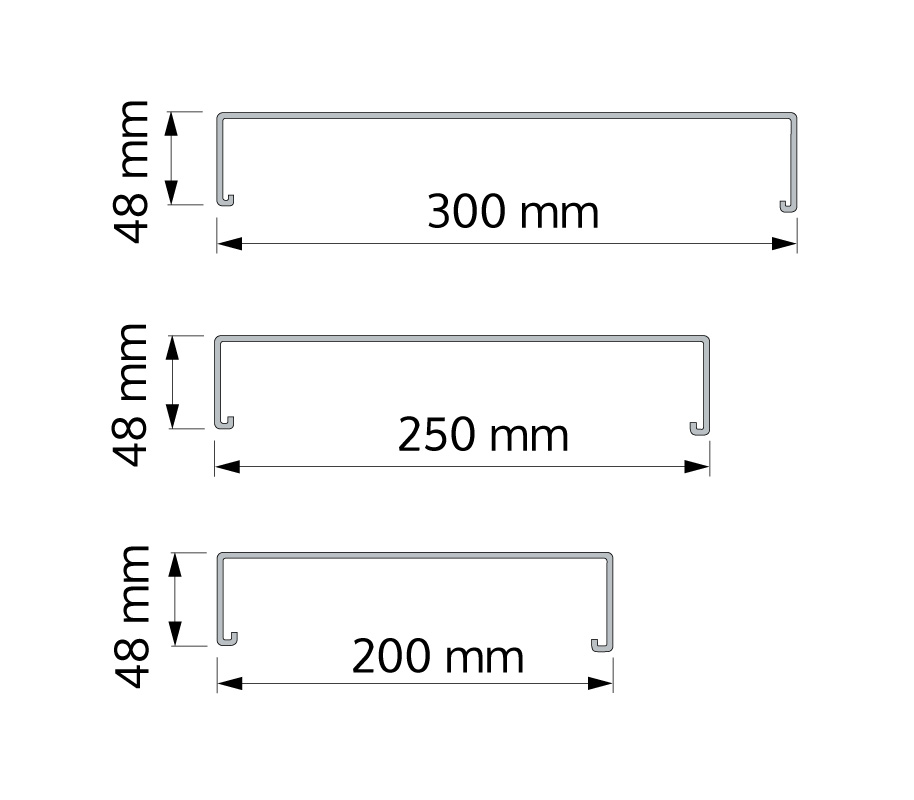

Avslutningsprofilen med båda flänsarna inåt används just som avslut för att hitta det mått man önskar för den yta som ska beläggas. Om inte exakt mått kan hittas genom att kombinera de olika profilbredderna kan den sista profilen för ytan längskapas och stöttas under med förstärkningsprofil LU43.

Exempel 1: En yta 3500 x 6500 mm ska beläggas. Ytan delas upp i 21 st Byggprofiler 3500 x 300 mm och 1 st Avslutningsprofil 3500 x 200 mm.

Exempel 2: En yta 4580 x 7975 ska beläggas. Ytan delas upp i 26 st Byggprofiler 4580 x 300 mm och 1 st Avslutningsprofil 4580 x 200 mm som längskapas till bredd 175 mm och stöttas under med förstärkningsprofil LU43.


Tillbehör

Sparklist, infästningsskruv och andra detaljer till Häflas Lättdurk är tillbehör som finns på vårt lager.

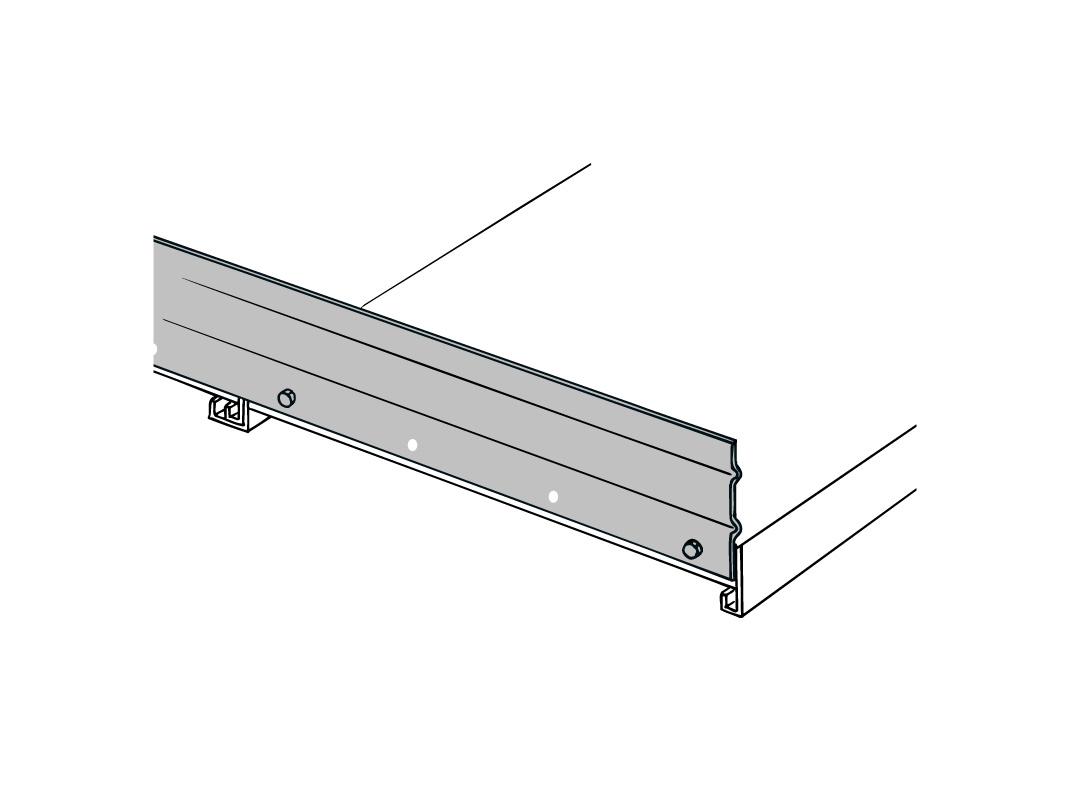

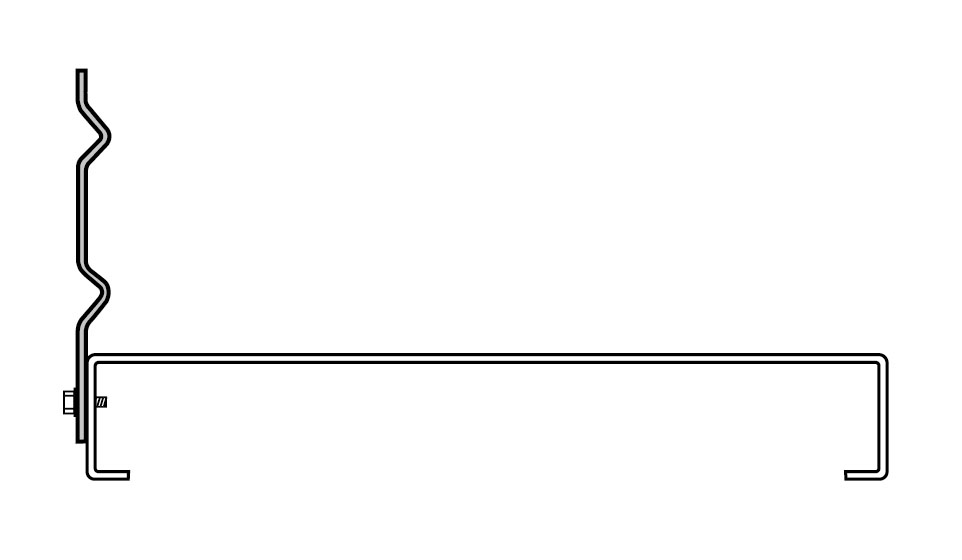

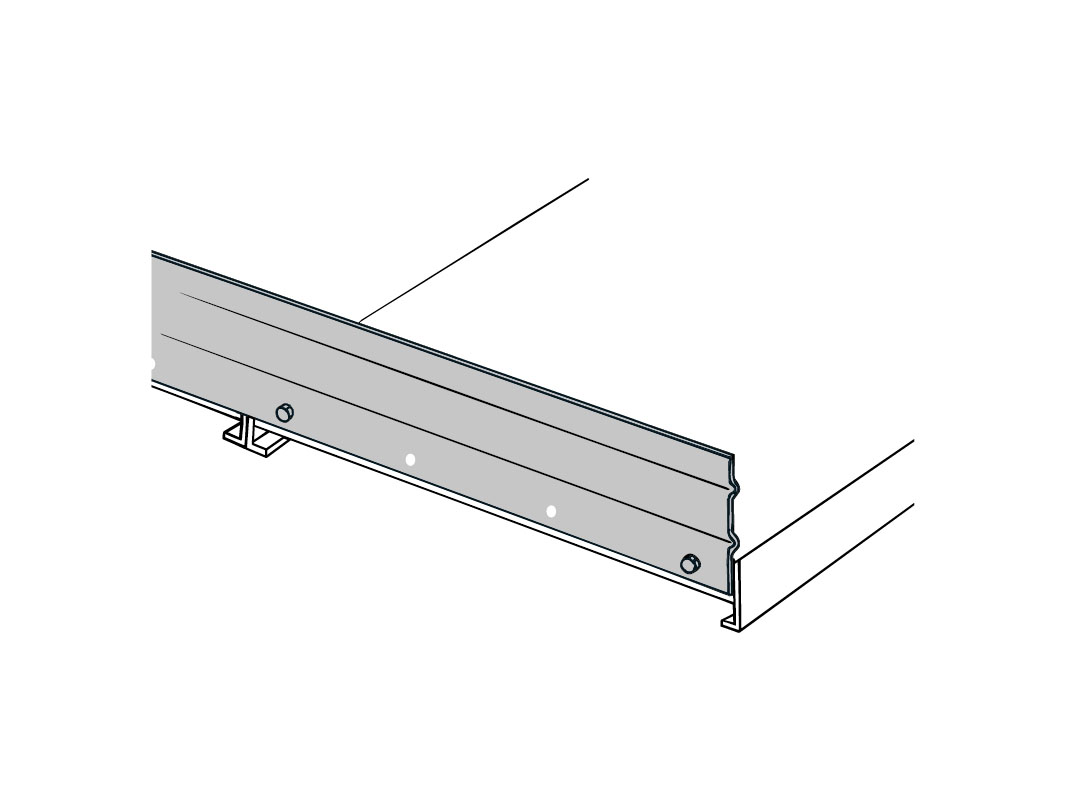

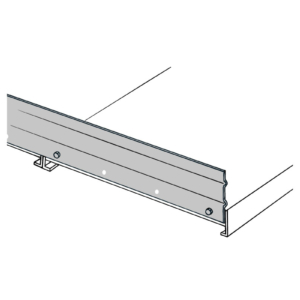

Sparklist

LK 140 Sparklist

Sparklist i specialprofil, placeras normalt vid alla öppningar och alla ytterkanter

Längd (mm)Höjd (mm)LagerfördArt.nr.Vikt (kg/st)
6000130X250250018,0

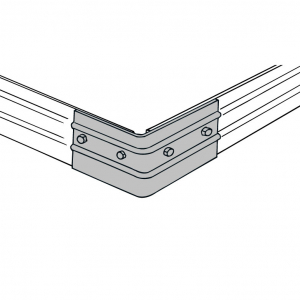

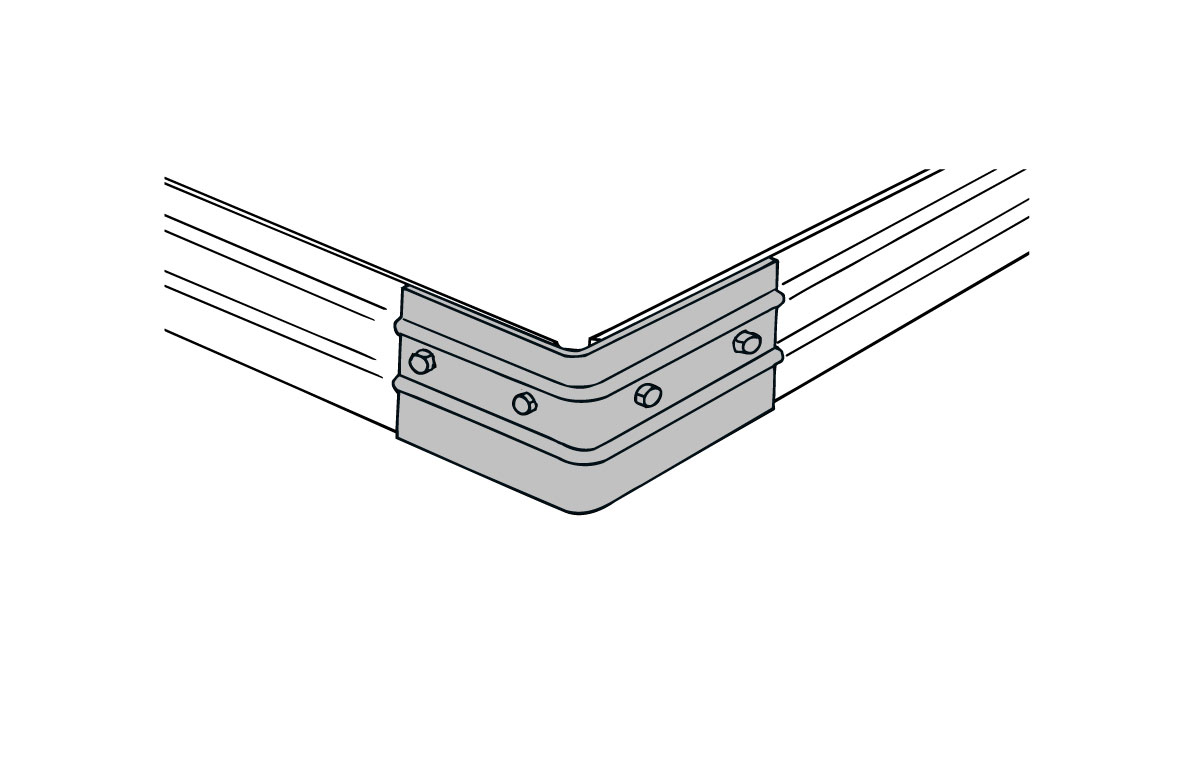

Hörn till sparklist

90° hörn till sparklist, finns både för ytter och innerhörn.

ModellLängd (mm)Höjd (mm)LagerfördArt.nr.Vikt (kg/st
Ytterhörn150×150130X20021001,1
Innerhörn150×150130X20021101,1

Självborrande skruv till sparklist

Dimension (mm)LagerfördArt.nr.
M6x12X0501100

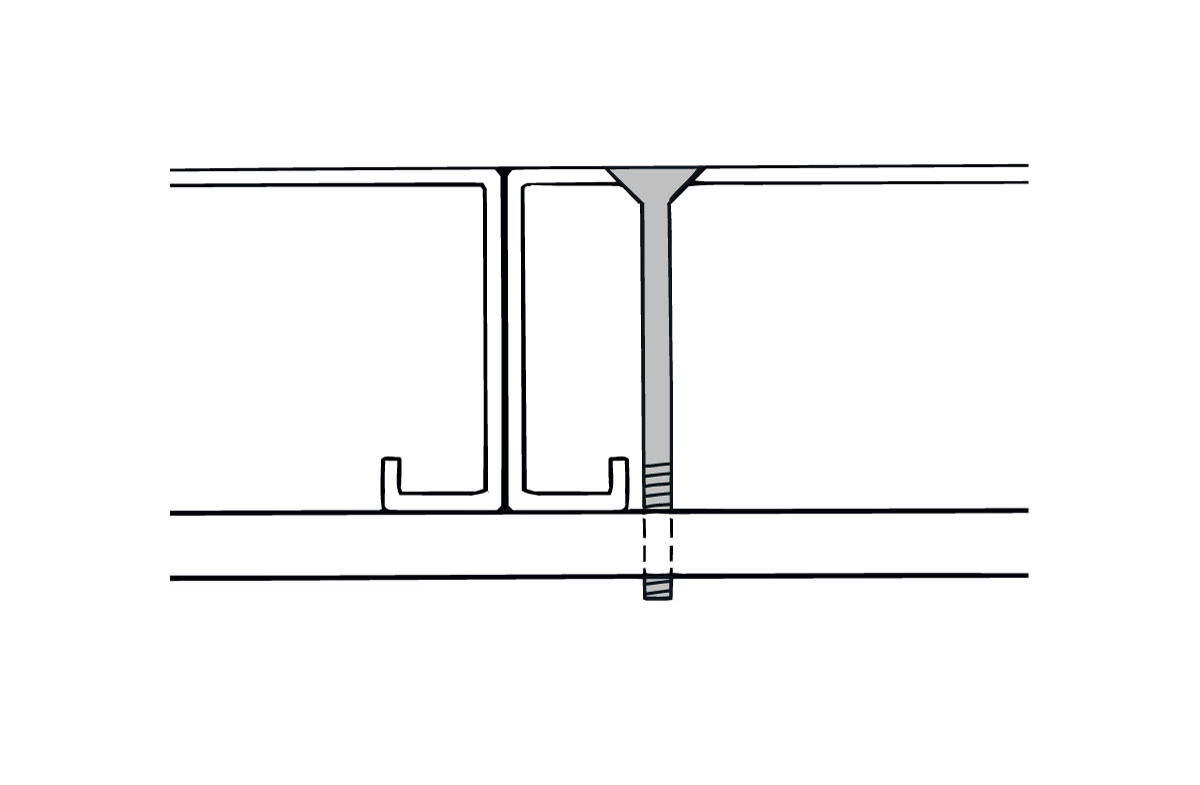

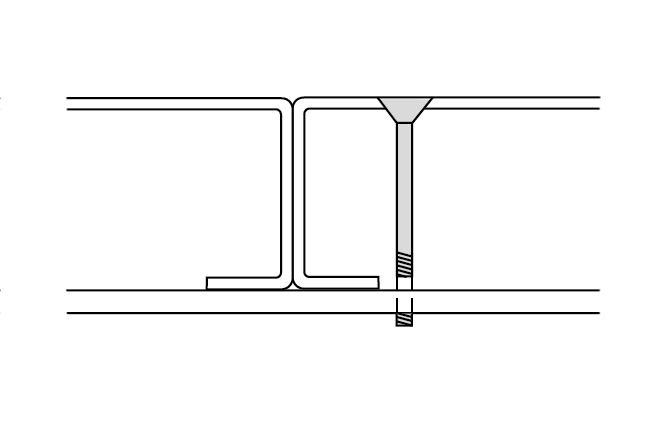

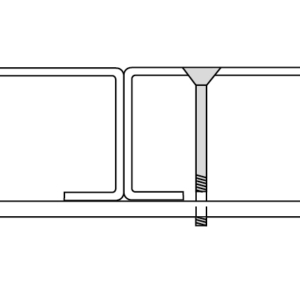

Infästningsskruv

Lättdurken hakas samman och fixeras med gängpressande skruv mot underredet.

Dimension (mm)LagerfördArt.nr.
M6x65X0501381

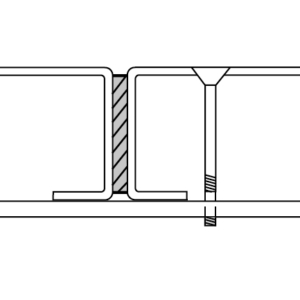

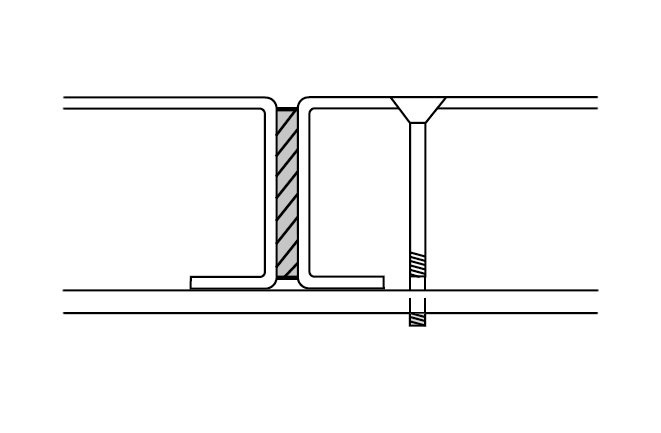

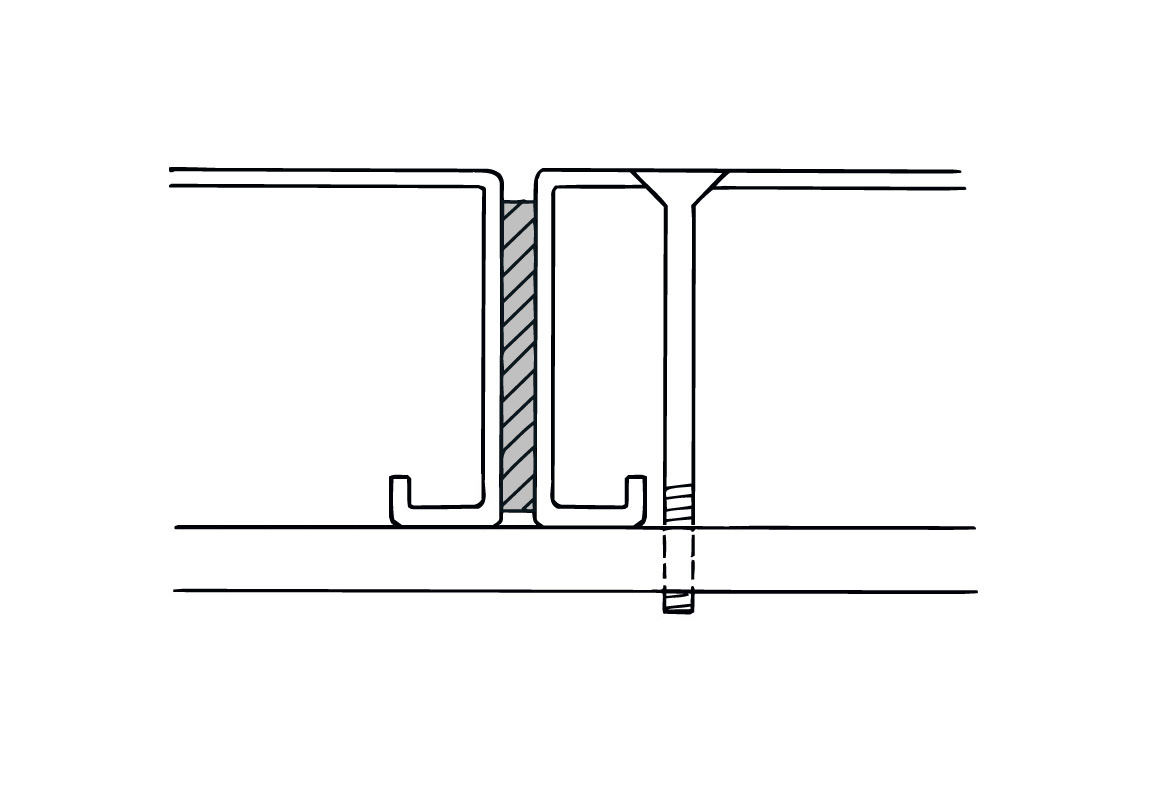

Gummilist

Monteras i skarven mellan durkarna (LDT) som tätning samt ljud och vibrationsdämpning. Levereras på rulle (10 meter/rulle).

Dimension (mm)LagerfördArt.nr.Vikt (kg/st)
25×3X25099002,0

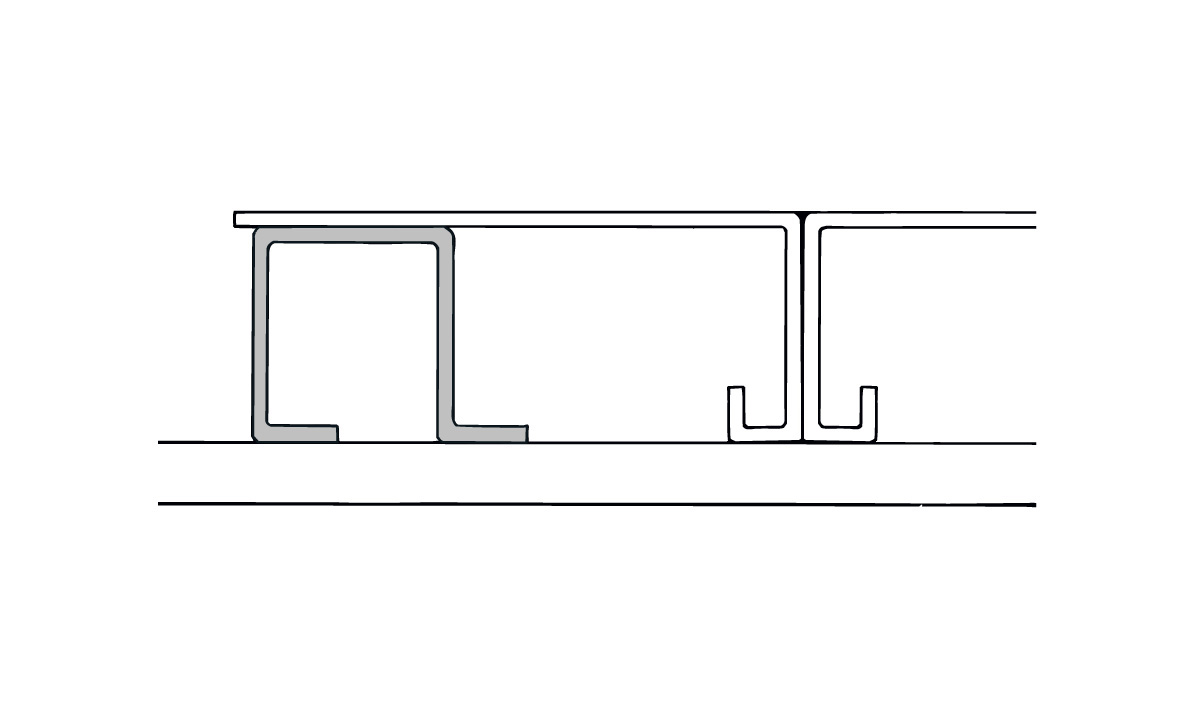

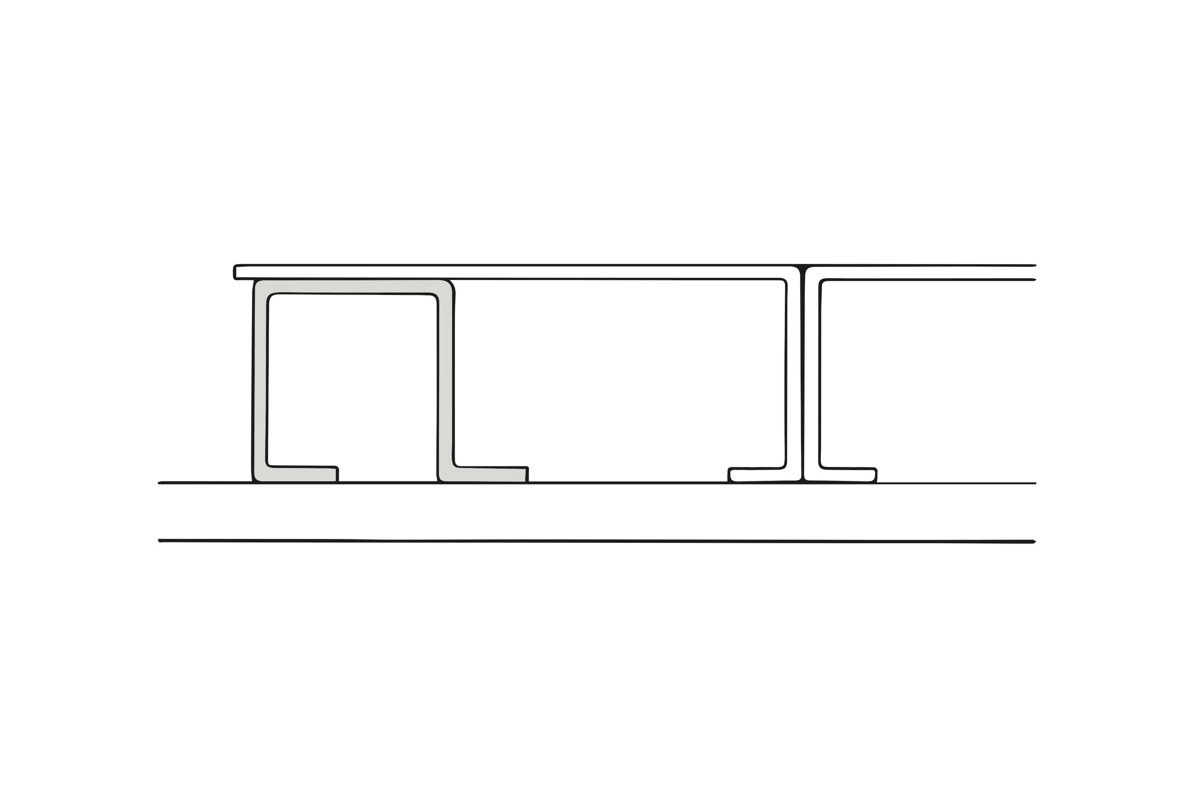

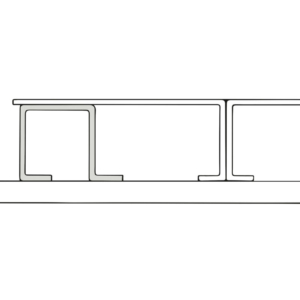

LU 43 Förstärkningsprofil

När man skär i en lättdurk så upplagskanten försvinner ersätts denna av en lös profil.

Längd (mm)Höjd (mm)LagerfördArt.nr.Vikt (kg/st)
300043X25025208,2
